MÁY CỌC XI MĂNG ĐẤT – GIẢI PHÁP GIA CỐ NỀN MÓNG HIỆU QUẢ CHO CÔNG TRÌNH

vinamac

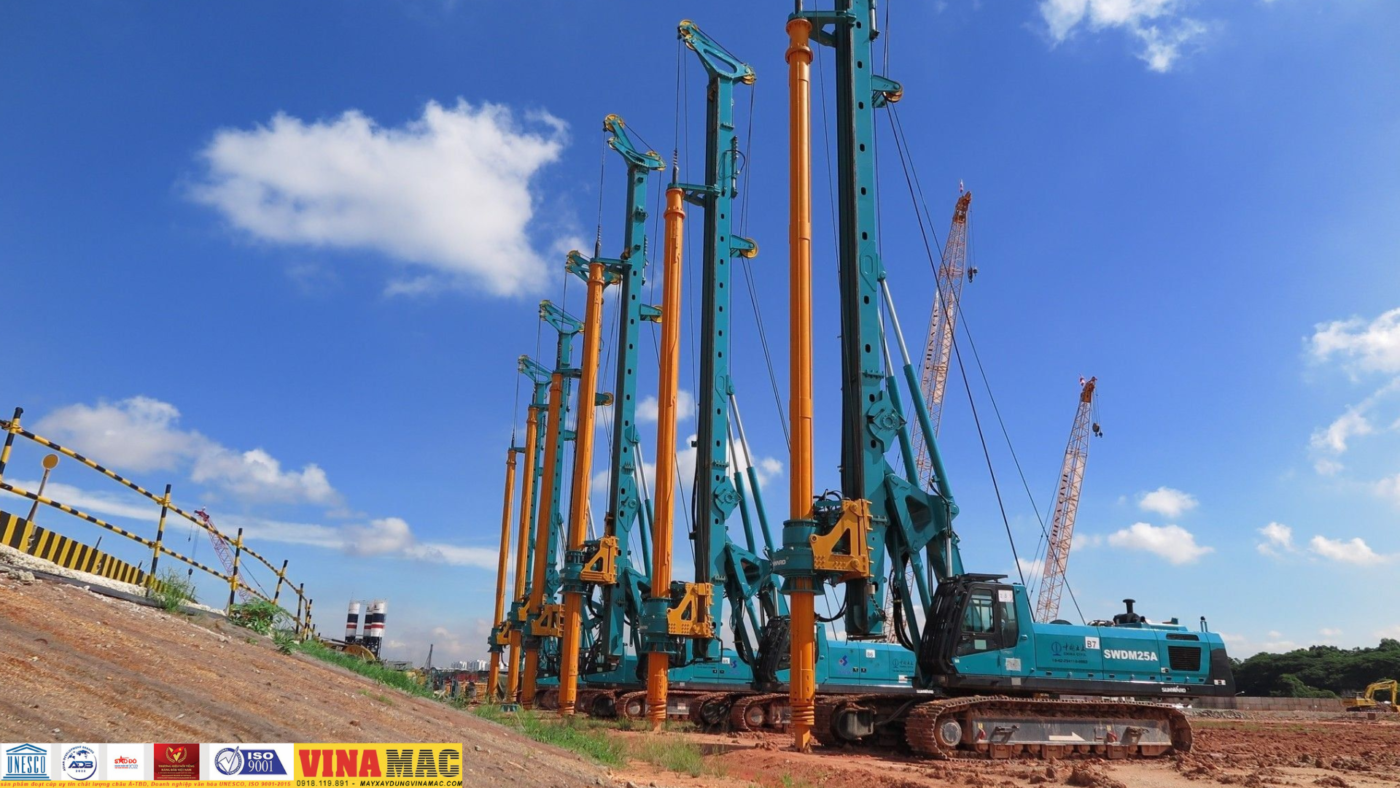

1. Máy cọc xi măng đất là gì?

Máy cọc xi măng đất là thiết bị xây dựng chuyên dụng cỡ lớn, được thiết kế để thi công gia cố nền đất yếu bằng phương pháp trộn sâu. Thay vì ép các loại cọc đúc sẵn (như cọc bê tông cốt thép, cọc cừ tràm), dòng máy này sử dụng mũi khoan đặc biệt để phá vỡ cấu trúc đất tại chỗ, đồng thời phun và trộn đều chất kết dính (thường là xi măng dạng vữa ướt hoặc bột khô) với đất nền.

Hỗn hợp đất và xi măng sau khi được máy trộn đều sẽ đông cứng lại theo thời gian, tạo thành những khối trụ có khả năng chịu lực cực cao, gọi là cọc xi măng đất (hoặc cọc đất hóa cứng).

Vai trò cốt lõi của máy trong thi công:

2. Cấu tạo chi tiết của hệ thống máy cọc xi măng đất

Một hệ thống máy cọc xi măng đất hoàn chỉnh không chỉ là một chiếc máy độc lập, mà là sự kết hợp phức tạp giữa hệ thống cơ sở di chuyển, tháp khoan và trạm trộn bơm vữa.

Cụ thể, cấu tạo của hệ thống này bao gồm các bộ phận chính sau:

2.1. Máy cơ sở

Đây là phần thân máy chính (thường là máy húc bánh xích hoặc xe cần cẩu cải tiến). Hệ thống bánh xích giúp máy có trọng lượng hàng chục tấn dễ dàng di chuyển vững vàng trên các bề mặt địa hình sình lầy, bùn nhão mà không bị lún lầy.

2.2. Tháp khoan

Là một cột thép hình hộp hoặc chữ I có chiều cao lớn (từ 15m đến hơn 30m) dựng đứng phía trước máy cơ sở. Tháp dẫn hướng có nhiệm vụ giữ cho trục khoan luôn đi theo phương thẳng đứng, không bị lệch tâm trong quá trình khoan sâu vào lòng đất.

2.3. Đầu Quay

Bộ phận này được gắn trên tháp dẫn hướng, có thể di chuyển lên xuống nhờ hệ thống tời cáp hoặc xi-lanh thủy lực. Đầu động lực sở hữu mô-mơ xoắn cực lớn để truyền lực quay cho cần khoan, giúp mũi khoan xuyên thủng các lớp đất chặt. Đầu quay thường có hai loại chính là loại 1 trục và loại 2 trục.

2.4. Cần khoan và Cánh cắt trộn

2.5. Trạm trộn và Hệ thống bơm vữa tự động

Nằm độc lập bên cạnh máy chính, bao gồm:

3. Nguyên lý hoạt động của máy cọc xi măng đất

Về cơ bản, máy cọc xi măng đất vận hành dựa trên nguyên lý cắt cơ học kết hợp thủy lực. Quy trình hoạt động chuẩn gồm 4 bước liên hoàn:

Bước 1: Định vị và chuẩn bị:

Máy di chuyển vào đúng tâm cọc đã được định vị bằng máy trắc địa. Cân chỉnh tháp dẫn hướng đạt độ thẳng đứng tuyệt đối (sai số thường < 1%).

Bước 2: Khoan xuống (Hạ cần):

Đầu động lực quay, điều khiển cần khoan và mũi cắt cắm sâu vào lòng đất. Các cánh cắt sẽ chém nhỏ đất. Quá trình này có thể phun một lượng nước hoặc vữa mồi để làm mềm đất nếu gặp lớp đất cứng.

Bước 3: Phun vữa và trộn đều (Rút cần lên):

Khi đạt đến độ sâu thiết kế, máy bơm áp lực bắt đầu hoạt động, đẩy vữa xi măng ra ngoài thông qua các lỗ phun ở mũi khoan. Kỹ sư vận hành sẽ vừa cho cần khoan quay ngược lại, vừa từ từ rút cần lên với tốc độ quy định. Đất tại chỗ và xi măng được nhào trộn liên tục tạo thành khối liên kết.

Bước 4: Khoan lặp lại (Trộn bổ sung):

Để đảm bảo cọc đạt độ đồng nhất cao nhất, một số quy trình kỹ thuật yêu cầu máy tiến hành khoan hạ xuống và rút lên một lần nữa tại vị trí đó trước khi kết thúc.

4. Phân loại máy cọc xi măng đất phổ biến hiện nay

Dựa trên công nghệ thi công, thị trường hiện nay chia máy cọc xi măng đất làm 2 loại chính:

4.1. Máy thi công theo phương pháp trộn khô (Dry Jet Mixing – DJM)

4.2. Máy thi công theo phương pháp trộn ướt (Wet Mixing / Deep Mixing Method – DMM)

5. Ứng dụng thực tế của máy cọc xi măng đất trong xây dựng

Nhờ sở hữu những ưu điểm vượt trội về tiến độ, chi phí và khả năng thích ứng địa chất, máy cọc xi măng đất được ứng dụng rộng rãi trong nhiều dạng công trình:

6. Những lưu ý quan trọng khi lựa chọn và vận hành máy cọc xi măng đất

Để quá trình thi công đạt hiệu quả kinh tế và kỹ thuật cao nhất, các đơn vị nhà thầu cần lưu ý các điểm sau:
