A. Tổng quan về hệ thống đúc tà vẹt
1. Tà vẹt là gì?
• Là dầm ngang đặt dưới đường ray, thường làm bằng bê tông dự ứng lực (pre-tensioned or post-tensioned).
• Chức năng: giữ khoảng cách giữa hai thanh ray, truyền tải trọng từ ray xuống nền, giữ ổn định đường ray.
2. Tại sao cần hệ thống đúc tà vẹt chuyên dụng?
• Đảm bảo đồng đều chất lượng, kích thước chính xác.
• Tăng năng suất sản xuất, phù hợp với yêu cầu khắt khe của ngành đường sắt.
• Tiết kiệm nhân công và thời gian thi công.
B. Cấu tạo và các thành phần chính của hệ thống đúc tà vẹt
Hệ thống có thể thiết kế dạng dây chuyền cố định hoặc bán tự động/hoàn toàn tự động. Gồm các thành phần chính:

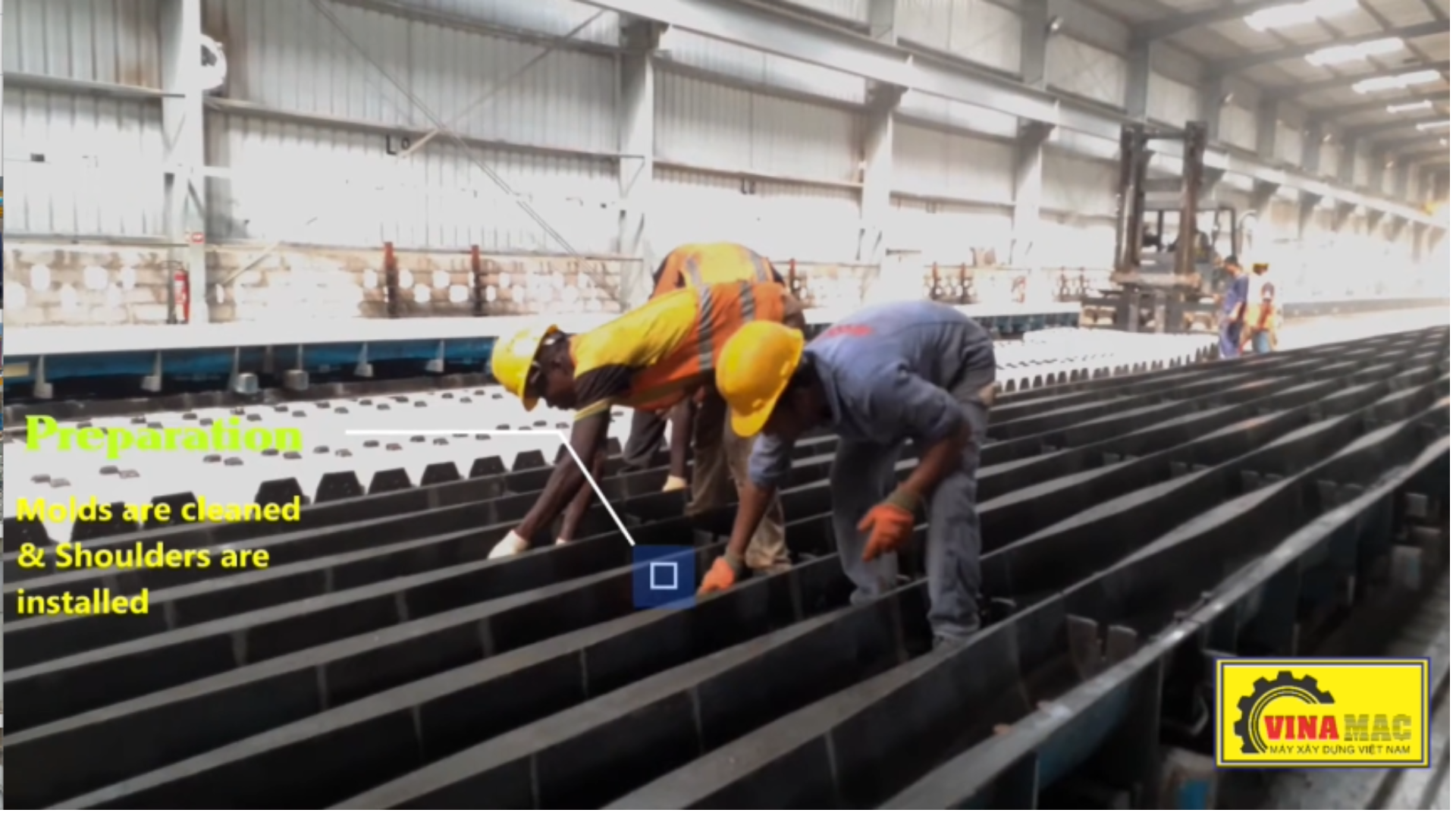

1. Khuôn đúc tà vẹt
• Làm bằng thép chịu lực, thiết kế theo mẫu tà vẹt chuẩn.
• Có khả năng chịu được lực kéo căng của cáp dự ứng lực.

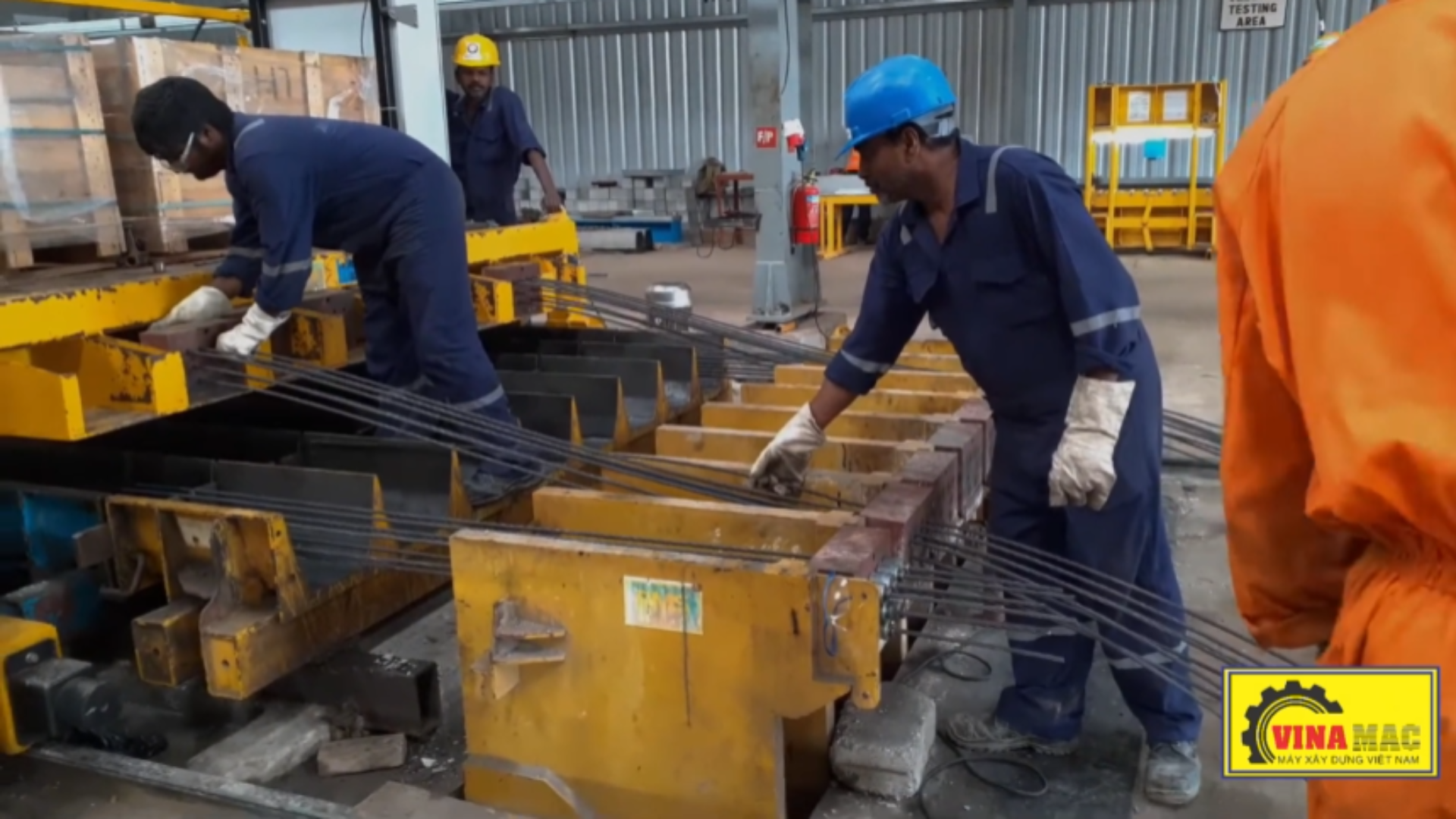

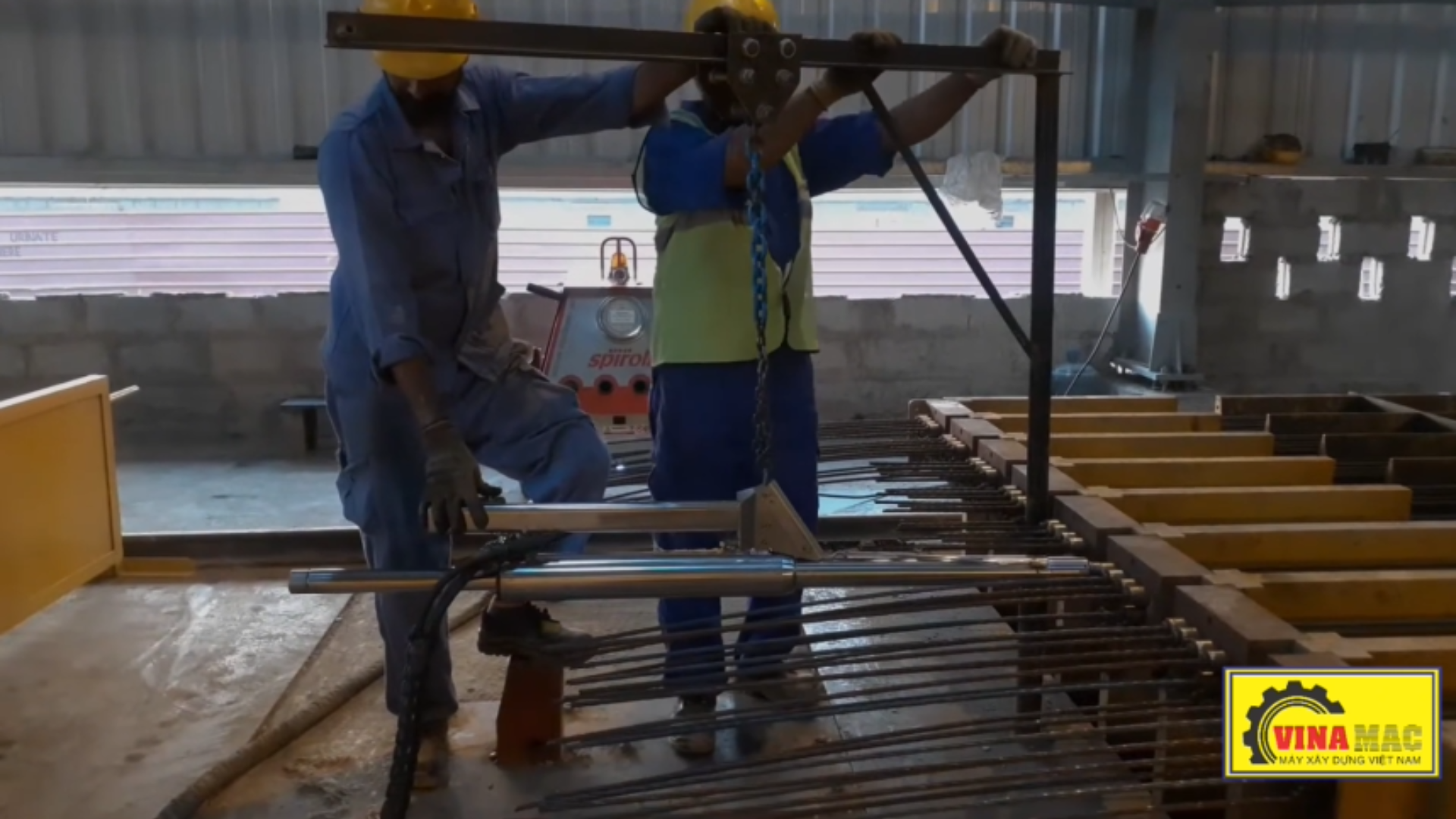

2. Hệ thống căng cáp dự ứng lực
• Gồm các kích thủy lực, neo giữ đầu cáp, máy kéo cáp.
• Có chức năng tạo ứng suất trước cho bê tông giúp tà vẹt tăng khả năng chịu lực.

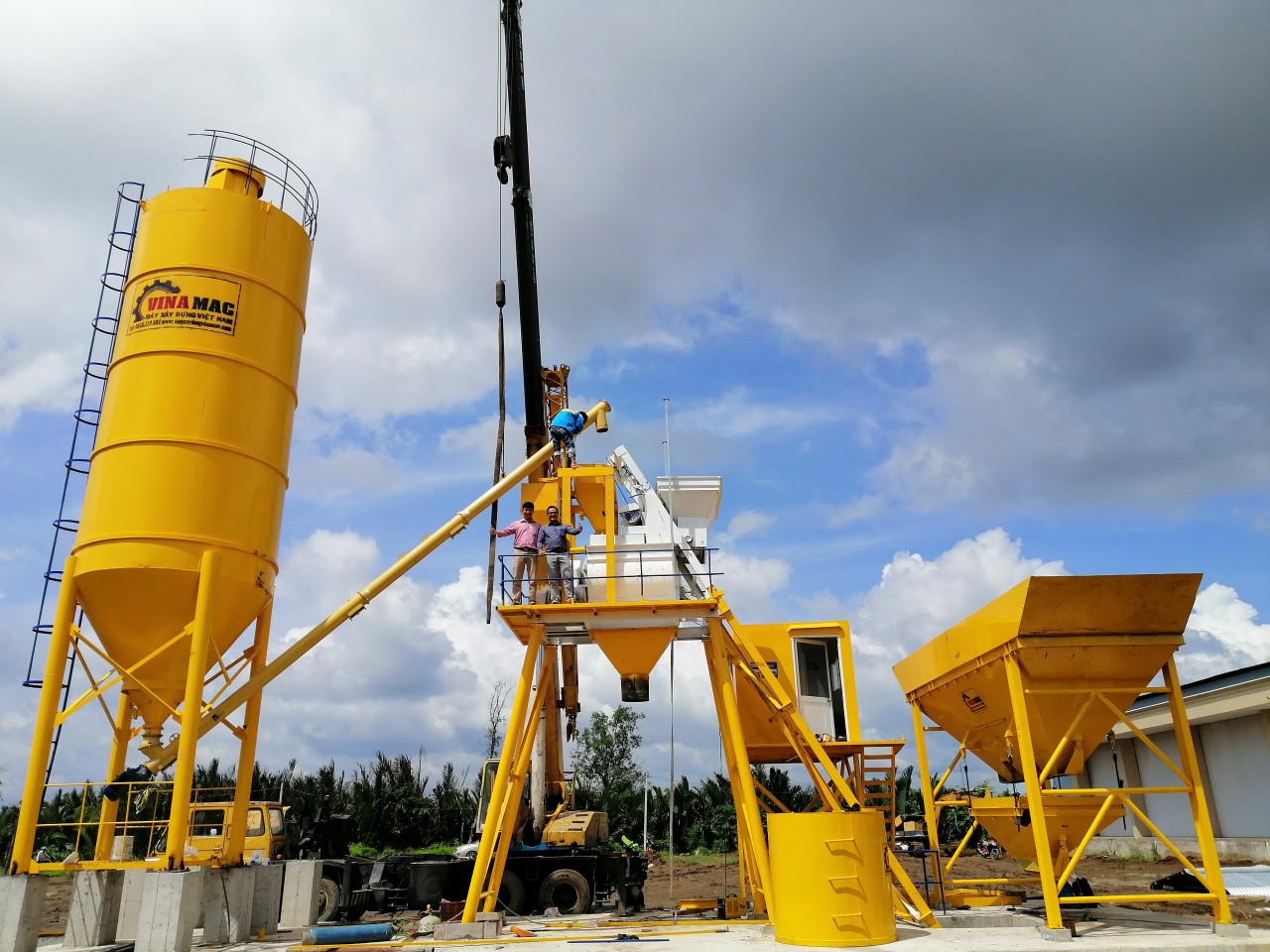

3. Trạm trộn bê tông
• Trạm trộn trung tâm hoặc mini, cấp phối theo mác bê tông yêu cầu.
• Đảm bảo đồng đều và liên tục cho sản xuất.

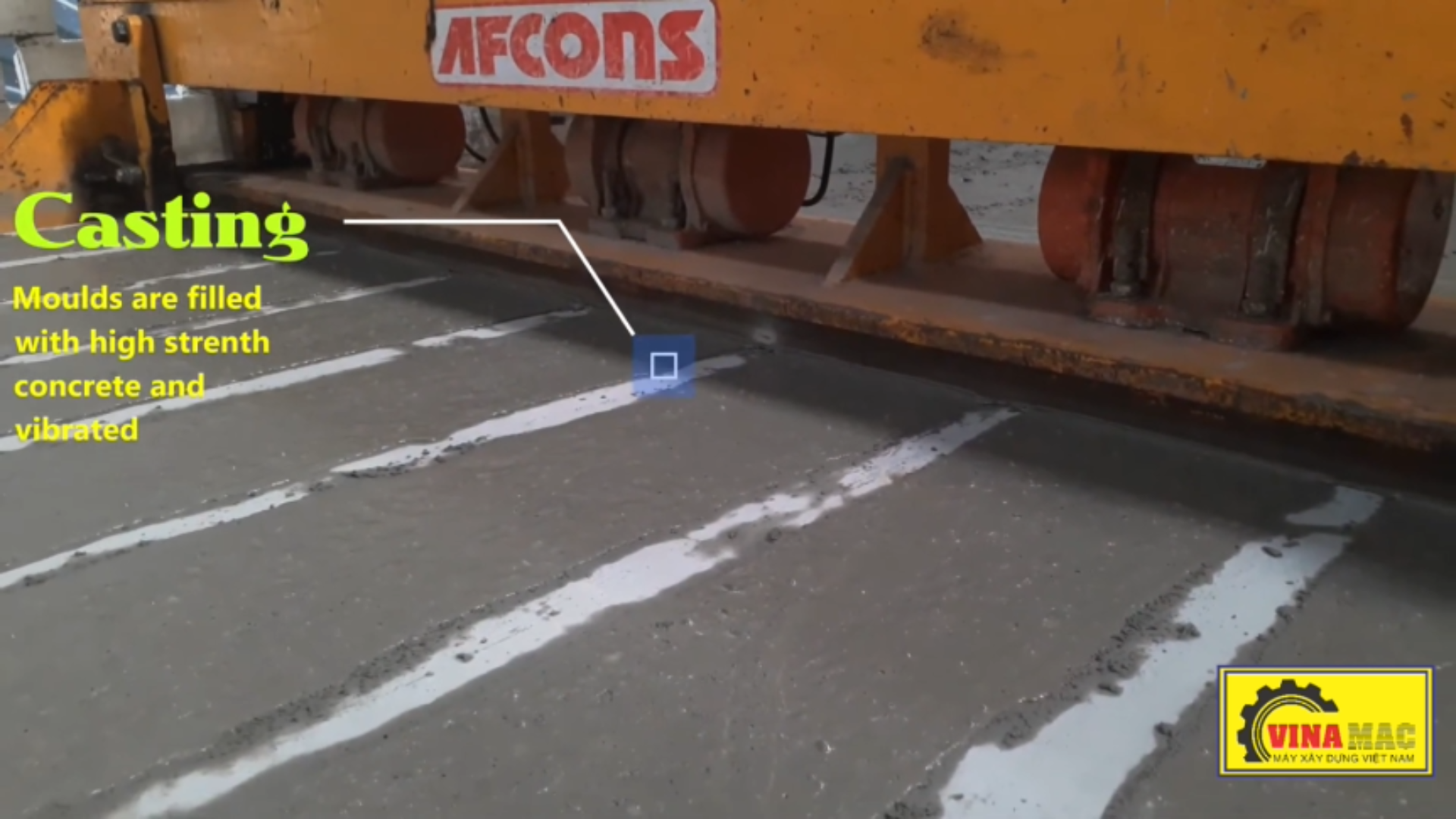

4. Máy cấp bê tông
• Chuyên dùng để đổ bê tông vào khuôn.
• Có thể điều khiển bằng tay hoặc tự động.
4. Hệ thống rung
• Gồm bàn rung hoặc rung trên khuôn, giúp bê tông phân bố đều, giảm rỗ khí.
5. Hệ thống dưỡng hộ bê tông
• Dưỡng hộ bằng hơi nước hoặc bằng nhiệt độ môi trường.
• Có thể trang bị hệ thống buồng dưỡng hộ kín để tăng tốc độ đông cứng.

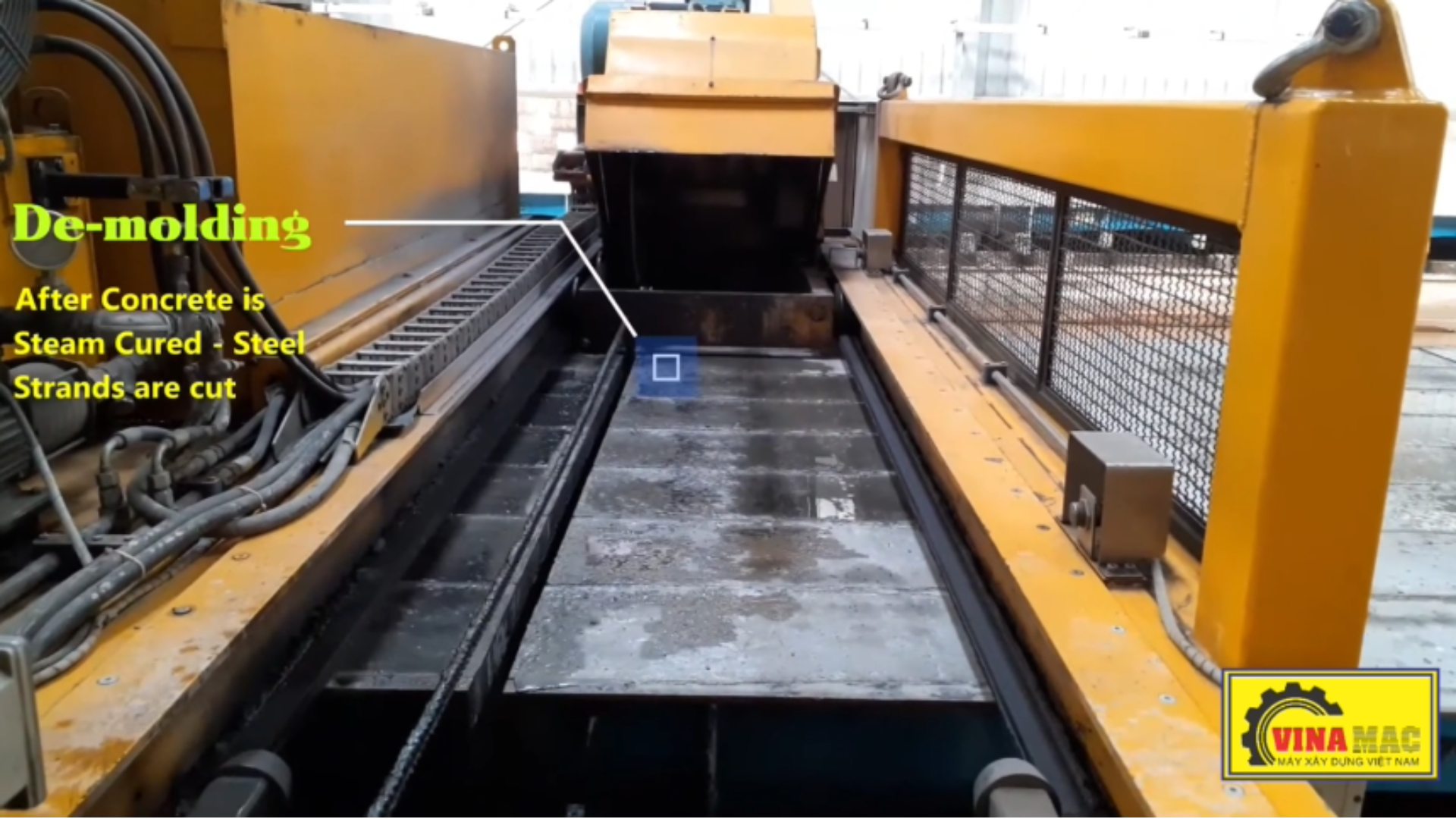

7. Hệ thống tháo khuôn và cắt cáp
• Sau khi bê tông đạt cường độ yêu cầu, máy tháo khuôn và máy cắt cáp sẽ hoạt động.
• Đảm bảo an toàn, không ảnh hưởng đến hình dạng tà vẹt.
8. Thiết bị kiểm tra và lưu trữ
• Có thể gắn cảm biến đo ứng suất, kiểm tra nứt gãy, độ chính xác kích thước.
• Tà vẹt thành phẩm được lưu trữ có quy trình, mã hóa, phân loại.
C. Phân loại dây chuyền đúc tà vẹt
Loại hình Đặc điểm
Dây chuyền tĩnh: Các khuôn được bố trí cố định, các thiết bị di chuyển. Phù hợp nhà xưởng vừa và nhỏ.
Dây chuyền bán tự động: Có máy rung, xe cấp bê tông, dưỡng hộ tự động bán phần. Năng suất vừa phải.
Dây chuyền hoàn toàn tự động: Toàn bộ quy trình từ căng cáp, trộn, đổ, rung, dưỡng hộ đều tự động hóa. Năng suất lớn, dùng trong các nhà máy sản xuất tà vẹt cho đường sắt cao tốc.
