1. Dây chuyền cống treo là gì?
Dây chuyền cống treo là hệ thống mà:
- Khuôn cống được treo bằng móc hoặc gối đỡ
- Di chuyển bằng cầu trục hoặc monorail
- Các công đoạn như cấp liệu, rung, quay, dưỡng hộ… diễn ra liên tục theo tuyến
Khác với dây chuyền đặt nền: cống treo giúp giảm thao tác nâng hạ thủ công.
2. Cấu tạo chính của dây chuyền cống treo
Một dây chuyền hoàn chỉnh gồm:
1️⃣ Khung treo khuôn
- Giá đỡ khuôn cống
- Gối quay hoặc bạc đạn
- Hệ treo móc nâng
2️⃣ Hệ thống cấp bê tông
- Phễu cấp liệu
- Băng tải hoặc gầu nâng
- Cửa phân phối bê tông

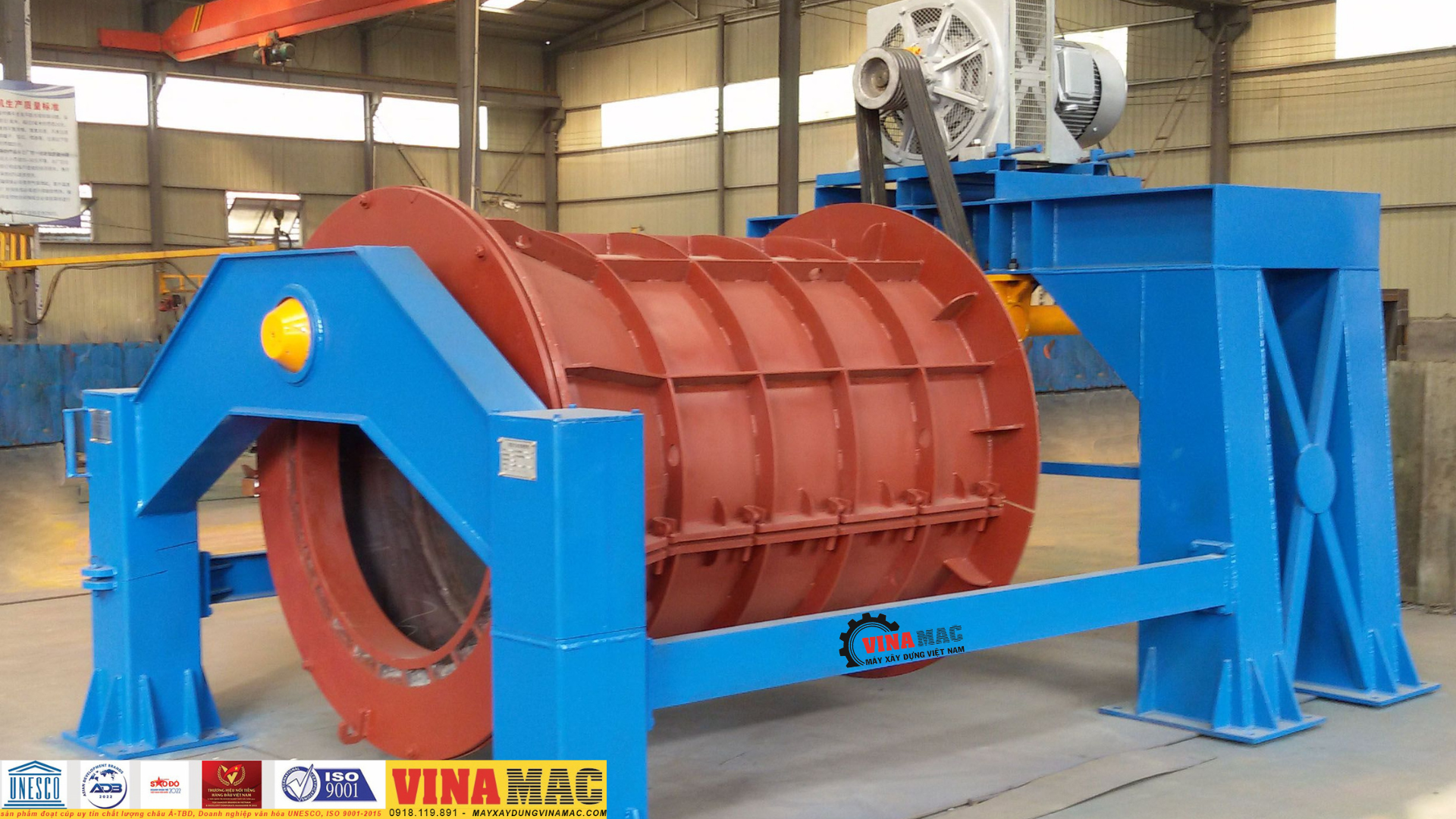

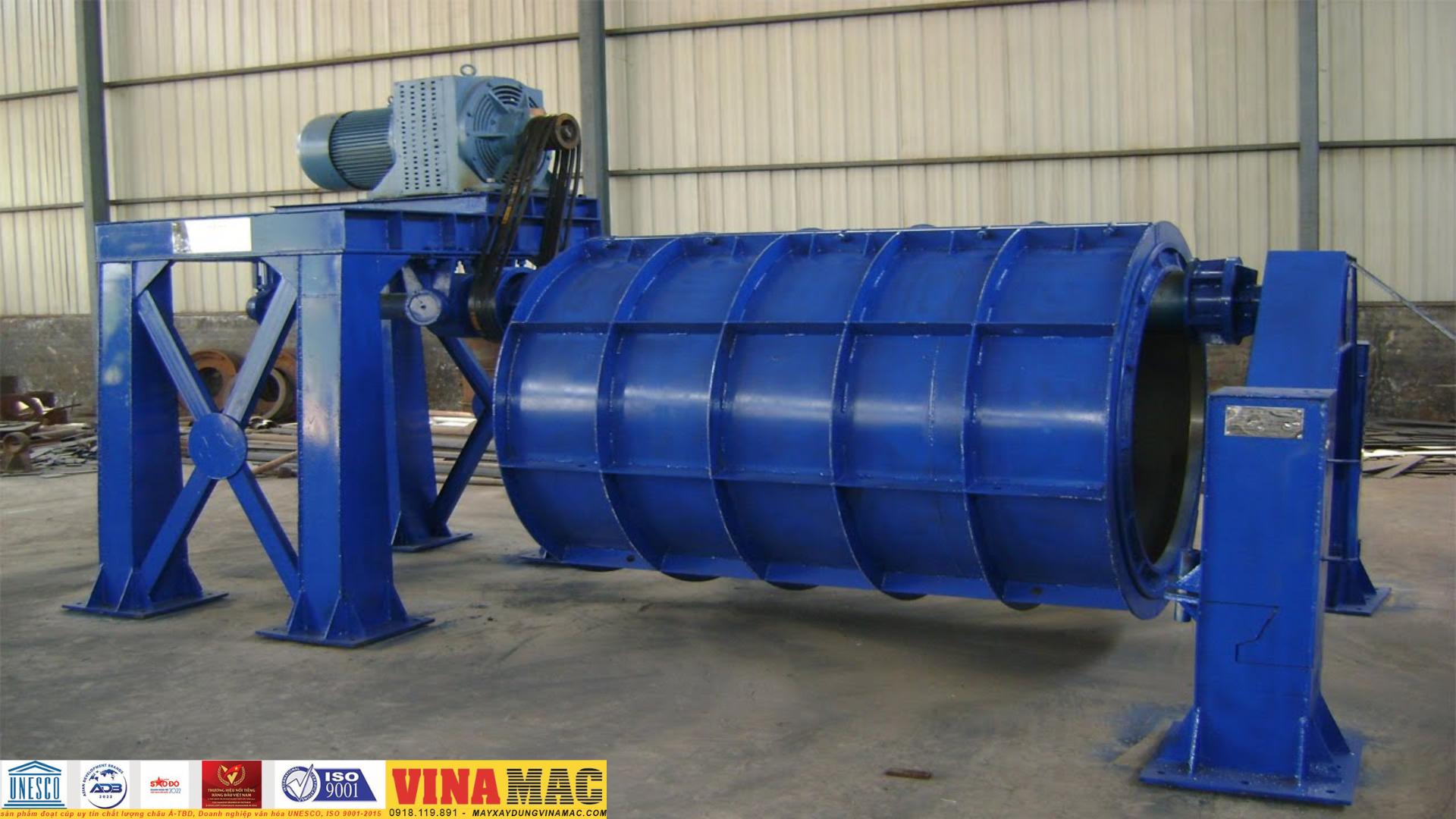

3️⃣ Hệ rung – quay tạo hình
- Motor quay khuôn
- Bộ rung tạo độ đặc chắc
- Biến tần điều chỉnh tốc độ
4️⃣ Hệ di chuyển treo
- Cầu trục hoặc ray treo
- Pa lăng điện
- Hệ móc tự động
5️⃣ Khu vực dưỡng hộ
- Buồng hấp hơi
- Khu dưỡng tự nhiên
- Giá treo bảo dưỡng

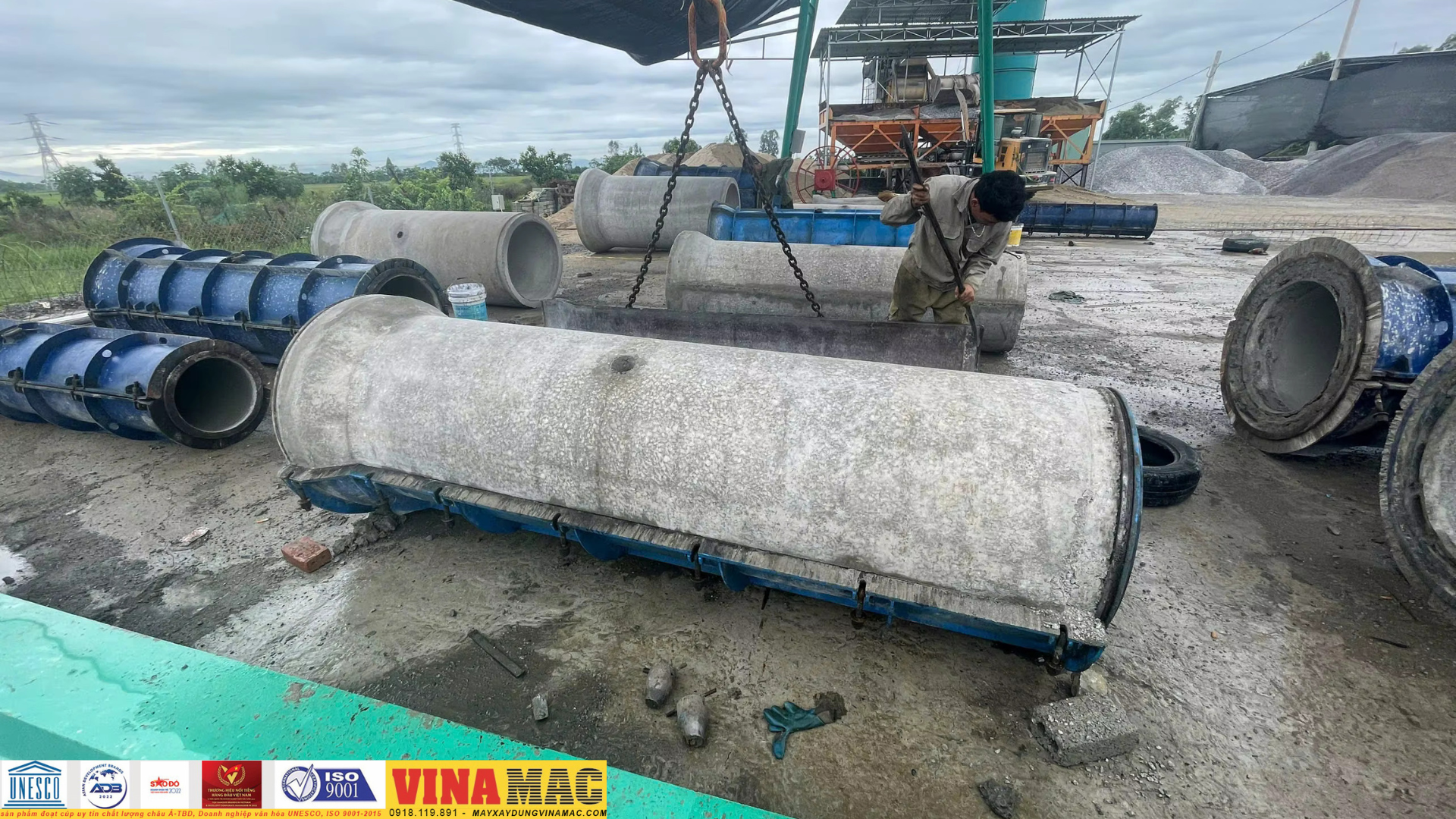

6️⃣ Hệ tháo khuôn
- Thiết bị mở khóa khuôn
- Pa lăng tháo cống
- Giá đặt sản phẩm
3. Nguyên lý hoạt động
Quy trình cơ bản:
- Treo khuôn lên khung
- Cấp bê tông vào khuôn
- Quay + rung tạo hình
- Di chuyển sang khu dưỡng
- Dưỡng hộ (hấp hơi hoặc tự nhiên)
- Tháo khuôn lấy cống
- Vệ sinh khuôn – lặp lại chu kỳ
➡️ Chu trình diễn ra liên tục, năng suất cao.
4. Ưu điểm dây chuyền cống treo
✅ Tiết kiệm diện tích nhà xưởng
✅ Tự động hóa cao
✅ Giảm nhân công nâng hạ
✅ Tăng năng suất 20–40%
✅ Bề mặt cống đẹp hơn
✅ Dễ mở rộng dây chuyền
5. Nhược điểm
⚠️ Chi phí đầu tư ban đầu cao hơn
⚠️ Yêu cầu cầu trục đồng bộ
⚠️ Cần thiết kế kết cấu nhà xưởng chắc chắn
6. Công suất phổ biến
- 200 – 300 cống/ngày
- 300 – 500 cống/ngày
- 500 – 800 cống/ngày
-
1000 cống/ngày (dây chuyền lớn)
7. Loại cống sản xuất
Dây chuyền cống treo có thể sản xuất:
- Cống tròn D300 – D2000
- Cống rung ép
- Cống ly tâm
- Cống thoát nước đô thị
- Cống có mộng âm dương
